Description
Pilkington Profilit™ est un produit verrier translucide qui peut être assimilé à du bardage. Il apporte ainsi une lumière naturelle à l'intérieur du bâtiment, tout en le protégeant des regards extérieurs. Destiné aux bâtiments industriels, sportifs, commerciaux, agricoles…, il peut être posé en façade, ainsi que sur les toitures inclinées (> 30°). Sa simplicité de conception lui permet d'être adaptable à un large éventail de possibilités architecturales.
Pilkington Profilit™ peut être posé en simple, double ou triple paroi, dans le sens vertical ou horizontal, voire même en diagonale,en fonction de l’aspect esthétique désiré. Posé en double paroi, Pilkington Profilit™ apporte une isolation thermique et acoustique intéressante pour de grands bâtiments. Le système Pilkington
Profilit™ est intégré à l'ensemble de la façade par un système de châssis en profilés aluminium, qui comprend des accessoires assujettis. Il est possible d'intégrer des châssis de fenêtres et de portes à l'intérieur de la façade en Pilkington Profilit™.
Le système de façade Pilkington Profilit™ est un "produit vert" ayant un bilan énergétique durable, de la fabrication à l'utilisation, au recyclage. Il résout, de façon efficace mais aussi économique, les problèmes des bâtiments à formes non conventionnelles.
Seul NSG Group peut vous proposer le système complet ; verre + châssis d’encadrement. Les accessoires et outils de montage adaptés au verre profilé armé peuvent être fournis sur simple demande. Le système Pilkington Profilit™ dispose d’un Avis Technique du CSTB.

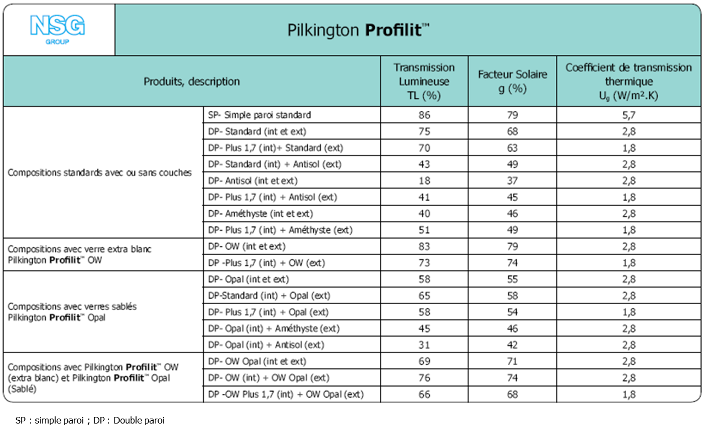

Valeurs lumineuses et énergétiques
|
Pilkington Profilit™
|
| Description des produits |
|
Transmission Lumineuse (%) |
Facteur Solaire g (%) |
Valeur Ug (W/m2.K) |
| Compositions standards avec ou sans couches |
SP - Simple paroi standard |
86 |
79 |
5,7 |
| |
DP - Standard (int et ext) |
75 |
68 |
2,8 |
| |
DP - Plus 1,7 (int) + Standard (ext) |
70 |
63 |
1,8 |
| |
DP - Standard (int) + Antisol (ext)
|
43 |
49 |
2,8 |
| |
DP - Antisol (int et ext) |
18 |
37 |
2,8 |
| |
DP - Plus 1,7 (int) + Antisol (ext)
|
41 |
45 |
1,8 |
| |
DP - Améthiyste (int et ext) |
40 |
46 |
2,8 |
| |
DP - Plus 1,7 (int) + Améthyste (ext) |
51 |
49 |
1,8 |
| Compositions avec verre extra blanc Pilkiongton Profilit™ OW |
DP - OW (int et ext) |
83 |
79 |
2,8 |
|
DP - Plus 1,7 (int) + OW (ext) |
73 |
74 |
1,8 |
| Compositions avec verres sablés Pilkington Profilit™ Opal |
DP - Opal (int et ext) |
58 |
55 |
2,8 |
| |
DP - Standard (int) + Opal (ext) |
65 |
58 |
2,8 |
| |
DP - Plus 1,7 (int) + Opal (ext) |
58 |
54 |
1,8 |
| |
DP - Opal (int) + Améthyste (ext) |
45 |
46 |
2,8 |
| |
DP - Opal (int) + Antisol (ext) |
31 |
42 |
2,8 |
| Compositions avec Pilkington Profilit™ OW (extra blanc) et Pilkington Profilit™ Opal (sablé) |
DP - OW Opal (int et ext) |
69 |
71 |
2,8 |
| |
DP - OW (int) + OW Opal (ext) |
76 |
74 |
2,8 |
| |
DP - OW Plus 1,7 (int) + OW Opal (ext) |
66 |
68 |
1,8 |
SP: Simple paroi ; DP: Double paroi
Brochures

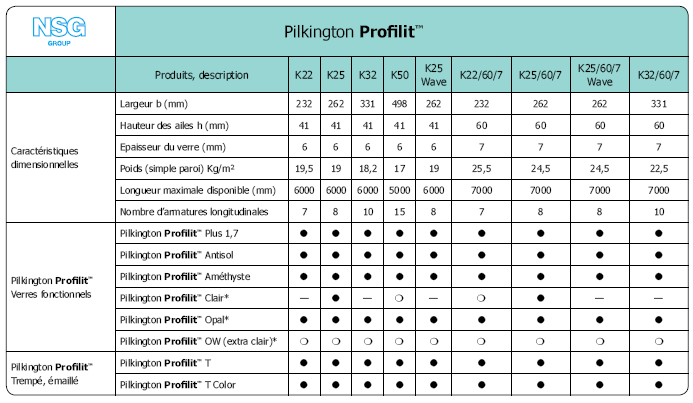

La gamme
NSG Group propose une gamme complète de verres profilés armés, de dimensions et de teintes différentes, afin de satisfaire à un maximum d’exigences esthétiques, techniques et réglementaires.

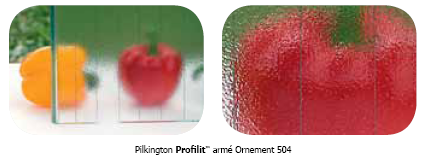

Pilkington Profilit™ armé Ornement 504
Verre profilé imprimé, armé de fils métalliques longitudinaux, c’est le produit standard de la gamme. L’aspect extérieur est vert clair.

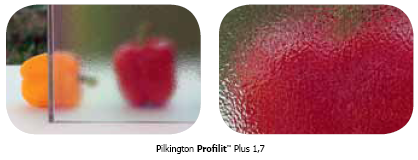

Pilkington Profilit™ Plus 1,7
Verre profilé imprimé, armé de fils métalliques longitudinaux, ce verre dispose d’une couche faiblement émissive sur sa face intérieure, ce qui lui confère une isolation thermique améliorée (Ug = 1,8 W/(m².K) en double paroi).

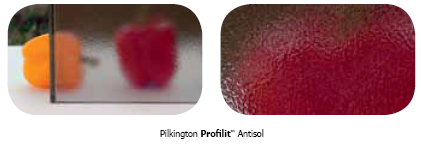

Pilkington Profilit™ Antisol
Verre profilé imprimé, armé de fils métalliques longitudinaux coloré. Son aspect extérieur est bronze ce qui lui confère des propriétés de contrôle solaire.verres trempés sont disponibles en version «non armé», comme représentés sur les photos ci-dessus.

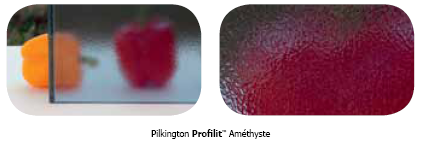

Pilkington Profilit™ Améthyste
Verre profilé imprimé, armé de fils métalliques longitudinaux coloré. Son aspect extérieur est bleuté ce qui lui confère des propriétés de contrôle solaire.

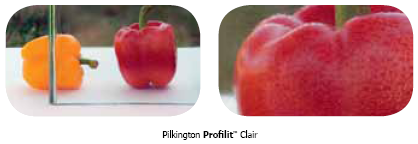

Pilkington Profilit™ Clair
Verre profilé transparent, armé de fils métalliques longitudinaux. Son aspect extérieur est clair ce qui lui apporte une transparence améliorée. Ce verre n’a pas l’aspect imprimé comme pour le verre standard.

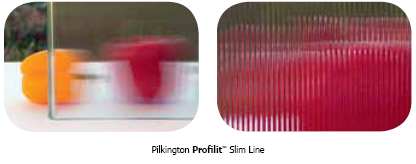

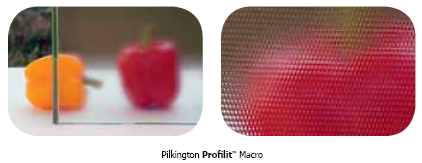

Pilkington Profilit™ Macro et Pilkington Profilit™ Slim Line Verres profilés imprimés avec des motifs, armés de fils métalliques longitudinaux. Les impressions spécifiques leurs confèrent, sans contexte, des aspects décoratifs et architecturaux plus modernes.

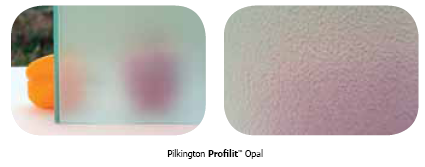

Pilkington Profilit™ Opal
Verre profilé imprimé armé de fils métalliques longitudinaux et dépoli sur sa face intérieure. Translucide, il laisse passer la lumière, son aspect extérieur est blanc mat.

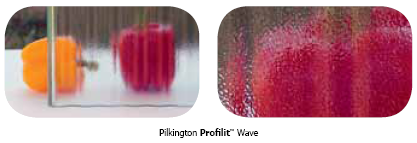

Pilkington Profilit™ Wave
Verre profilé imprimé, armé de fils métalliques longitudinaux ondulé. Son aspect ondulé apporte profondeur et structure aux bâtiments. La surface symétriquement ondulée produit de multiples effets de couleurs en fonction de l’incidence de la lumière, l’intensité lumineuse et l’angle de vision.
Pilkington Profilit™ T
Verre profilé en forme de U, il ne contient pas de fils métalliques longitudinaux, mais a reçu un traitement thermique qui augmente considérablement sa résistance thermique et mécanique. En cas de bris, le verre se fragmente en petits morceaux, c’est un verre de sécurité face aux heurts et aux chocs. En cas d’utilisation en double paroi, les joints antichocs n° 165 et n° 166 devront être systématiquement utilisés.

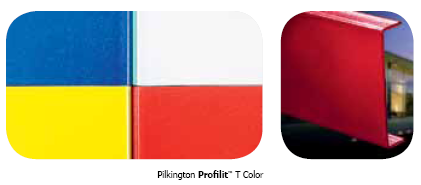

Pilkington Profilit™ T Color
Verre profilé en forme de U émaillé sur sa face intérieure, il ne contient pas de fils métalliques longitudinaux, mais a reçu un traitement thermique. Le verre est donc rendu opaque par un émail et trempé conformément aux dispositions de la norme EN 12150.
De multiples couleurs sont disponibles en fonction du choix des concepteurs et designers. Toutes les couleurs référencées RAL sont disponibles et peuvent être proposées. Néanmoins, il est fortement recommandé de faire réaliser un échantillon pour acceptation de la teinte avant toute réalisation. Pilkington Profilit™ T Color est disponible en 6000 mm ou 7000 mm.

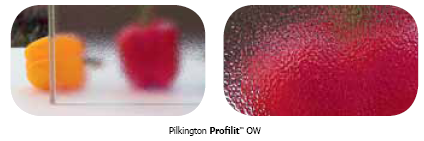

Pilkington Profilit™ OW
Verre profilé imprimé, armé de fils métalliques longitudinaux sur base verre extra clair. La transparence de ce produit est optimale. Son aspect extérieur est moins vert qu’avec le Pilkington Profilit™ Standard. Son emploi est préconisé quand la transmission lumineuse la plus haute est recherchée.
La gamme Pilkington Profilit™ OW est disponbile uniquement sur campagne de production. Contacter notre service technique pour plus d’informations.

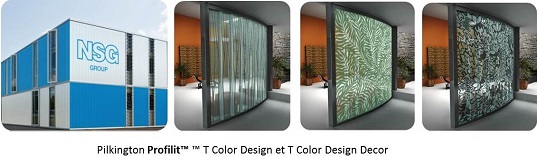

Pilkington Profilit™ ™ T Color Design et T Color Design Decor
Des options de conception illimitées avec les nouvelles séries Pilkington Profilit™ T Color Design et T Color Design Decor. Il s’agit de verres Pilkington Profilit™ trempés recouverts d’une couche céramique colorée. Vaste gamme de couleurs disponible.
Le céramique colorée peut recouvrir totalement ou partiellement les panneaux de Pilkington Profilit™ permettant la création de motifs, décorations ou slogans publicitaires. Pour applications intérieures ou extérieures.
Cliquez ici pour voir des exemples d’applications et de décors.
Note : Tous les verres recuits sont disponibles uniquement armés de fils longitudinaux, seuls les verres trempés sont disponibles en version «non armé», comme représentés sur les photos ci-dessus.

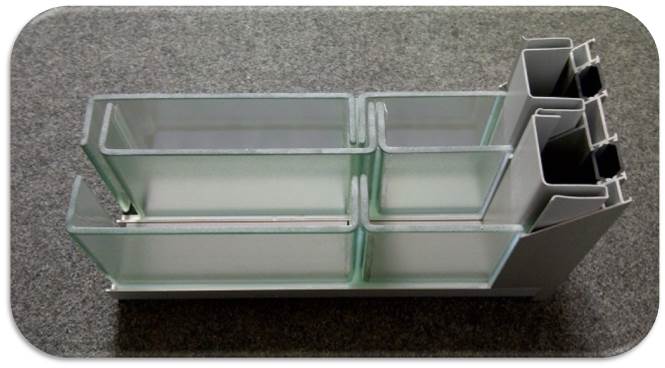

La pose triple
Pilkington Profilit™ en pose triple fait partie intégrante de notre portfolio produits assurant toujours d’excellents résultats en matière d’isolation thermique et acoustique.
Pilkington Profilit™ en pose triple est en mesure de répondre positivement aux exigences de performance énergétique de l'enveloppe du bâtiment et aux différentes règlementations de construction.
Installé avec Pilkington Profilit™ Plus 1,7 en faces #3 et #5 et Pilkington Profilit™ Améthyste en face #2, on rejoint des valeurs de transmission thermique Ug de 1,2 W / m²K, un facteur solaire de 0,39 et une transmission lumineuse de 37%.
De plus, l’installation de Pilkington Profilit™ avec deux intercalaires remplis de matériau isolant translucide (TIM) confère au système une meilleure performance en matière d’isolation thermique et acoustique.
Pilkington Profilit™ “2 plus One”
Pour les poses triples ou multiples avec la série de cadres Pilkington Profilit™ 164 on obtient une valeur Ug jusqu'à 0,73 W/m²K.
Cette configuration de Pilkington Profilit™ “2 plus one”, est d'un grand intérêt et met l'accent sur la vaste gamme des prestations de ce système.
A titre d'exemple:
Pilkington Profilit™ “2 plus one“ avec couche Plus 1,7 en face 3 et 5 atteint une valeur Ug de 1,1 W/m²K tout en assurant transparence et transmission lumineuse maximale ;
Pilkington Profilit™ “2 plus one“ avec couche Plus 1,7 en face 5 et remplissage TIM (Matériau Transparent Isolant) en cavité externe fournit une isolation thermique optimale avec une valeur Ug de 0,80 W / m²K.
Contactez notre service technique pour plus de renseignements.
