Testy ogniowe

Zachowanie się szkła Pilkington Pyrodur® w standardowym teście ogniowym:

Wykres Pyrodur  Temperatura testowa pieca zgodna z odpowiednimi normami europejskimi takimi, jak: ISO 884, DIN 4102, BS 476, EN 357
Temperatura powierzchni przeszklenia, które podczas pożaru pozostaje przezroczyste (szkło bez warstw pośrednich)*
Temperatura powierzchni szkła Pilkington Pyrodur® 30-10*
* po stronie niewystawionej na działanie ognia

Zredukowane promieniowanie cieplne:

Strona szkła Pilkington Pyrodur® niemająca styczności z płomieniami (zielona krzywa) pozostaje chłodniejsza niż inne przeszklenia zapewniające szczelność ogniową, które w czasie pożaru pozostają przezroczyste.

Spieniona warstwa w efekcie działa jako nieprzezroczysta zasłona, które po pierwsze blokuje większość promieniowania cieplnego pochodzącego od ognia, po drugie obniża temperaturę powierzchni szkła po stronie niemającej styczności z płomieniami tak, że przenikanie promieniowania cieplnego jest znacząco zredukowane.

Palone szkło

Takie działanie jako zasłony dla promieniowania cieplnego działa doskonale przez pierwszych 15-20 minut pożaru, kiedy ogień może rozprzestrzeniać się bardzo szybko. Porównywalne korzyści nie są osiągalne w większości innych przeszkleń zapewniających szczelność ogniową, które nie mają takiej spienionej warstwy.

Z tego powodu Pilkington Pyrodur® jest zgodny z projektem nowej europejskiej klasyfikacji produktu CEN, która obecnie, po raz pierwszy, wprowadza promieniowanie cieplne jako kategorię charakterystyki produktu. Pilkington Pyrodur® jest także zgodny z rozwojem podstawowych technik oceny ryzyka w inżynierii ogniowej.

Niewątpliwie, możliwość transmisji promieniowania cieplnego od ognia ma związek z możliwością rozprzestrzeniania się ognia, zniszczeniami spowodowanymi przez pożar, a zwłaszcza z bezpieczeństwem ludzi. Nawet relatywnie niskie poziomy intensywności promieniowania cieplnego są wystarczające, aby stwarzać zagrożenie dla ludzi i powodować samozapalenie się różnych rodzajów plastiku, naturalnych i syntetycznych włókien używanych do produkcji nowoczesnych mebli. Jeśli dostępna jest bariera ekranująca promieniowanie cieplne taka jak oferowana przez Pilkington Pyrodur® to ryzyko zranienia osób narażonych na bezpośredni kontakt z ogniem lub mających utrudnioną drogę ewakuacji poprzez topiące lub palące się instalacje, lub poprzez umieszczenie w pobliżu przeszkleń ognioodpornych materiałów łatwopalnych jest znacząco zredukowane.

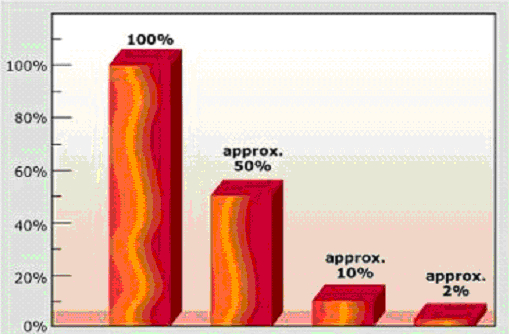

Przepuszczalność energii cieplnej różnych przeszkleń ognioodpornych po 30 minutach ekspozycji według krzywej temperaturowej standardowego pożaru

Słupki Pyrodur

 Testowa komora
ogniowa
 Przeszklenia zapewniające
szczelność ogniową,
gdzie szyby,
w przypadku pożaru,
pozostają przezroczyste
 Przeszklenia zapewniające
szczelność ogniową
z warstwą żelową
 pieniącą się w trakcie
pożaru (Pilkington
Pyrodur®)
 Przeszklenia zapewniające
izolacyjność ogniową
(Pilkington
Pyrostop®)

Z tego powodu ochrona przed promieniowaniem cieplnym zapewniona przez Pilkington Pyrodur® w trakcie wczesnych etapów pożaru, może powodować znaczące różnice. Dla znacznie intensywniejszej ochrony w dłuższym czasie, włączając cały proces transferu ciepła pochodzącego od ognia, Pilkington Pyrostop® jest dostępny jako rozwiązanie oferujące lepszą charakterystykę ogniową.

Przy stosowaniu szkła Pilkington Pyrodur® bardzo ważny jest fakt, że jest ono instalowane wyłącznie jako element przetestowanego i zatwierdzonego systemu, który otrzymał oficjalną aprobatę. Wiele takich systemów jest obecnie dostępna do wyboru u ich dostawców, z którymi należy się kontaktować w celu otrzymania bardziej dokładnych informacji. Aby uzyskać pewność, że odpowiednie przepisy odnoszą się do obszaru zastosowań materiałów zapewniających szczelność ogniową, należy także skontaktować się ze odpowiednimi specjalistami nadzoru budowlanego.
