Instalação
Largura máxima de Pilkington Profilit™ K25 segundo a pressão do vento para instalação vertical
|
PRESSÃO DO VENTO
|
Pilkington Profilit™ K25
|
Pilkington Profilit™ K25
|
Pilkington Profilit™ K25
Aramado
|
Pilkington Profilit™ K25
Aramado
|
kg/m
|
montagem simples (m)
|
montagem dupla (m)
|
montagem simples (m)
|
montagem dupla (m)
|
50
|
3,10
|
4,35
|
2,50
|
3,60
|
60
|
2,80
|
3,95
|
2,30
|
3,25
|
70
|
2,60
|
3,70
|
2,10
|
3,00
|
80
|
2,45
|
3,45
|
2,00
|
2,80
|
90
|
2,30
|
3,25
|
1,90
|
2,70
|
100
|
2,15
|
3,10
|
1,80
|
2,50
|
120
|
2,00
|
2,80
|
1,60
|
2,30
|
140
|
1,85
|
2,60
|
1,50
|
2,10
|
160
|
1,70
|
2,45
|
1,40
|
2,00
|
180
|
1,60
|
2,30
|
1,30
|
1,90
|
200
|
1,55
|
2,20
|
1,20
|
1,75
|

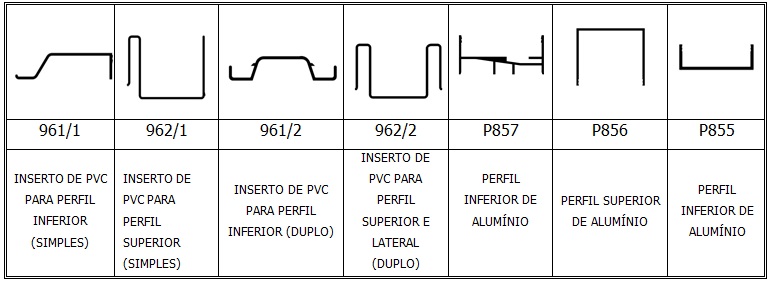

*Perfis:
![](/-/media/pilkington/site-content/brazil/architectural/profilit/perfis.jpg)

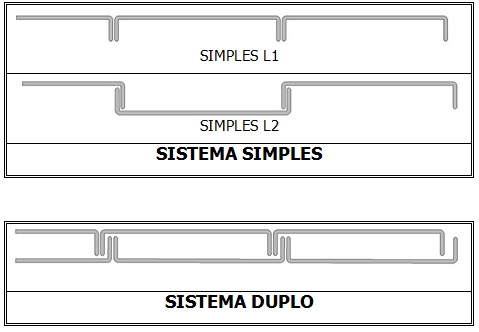

*Tipos de Instalação:
![](/-/media/pilkington/site-content/brazil/architectural/profilit/tipos-de-instalação.jpg)

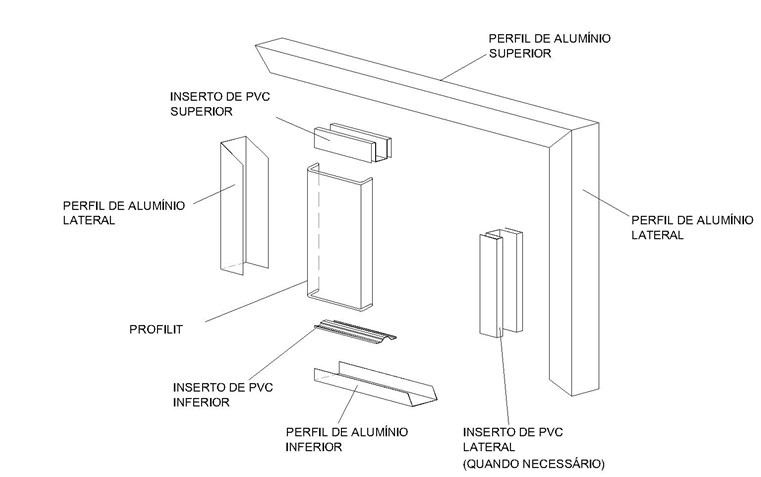

*Vista Explodida:
![](/-/media/pilkington/site-content/brazil/architectural/profilit/vista-explodida.jpg)
*Drenos:

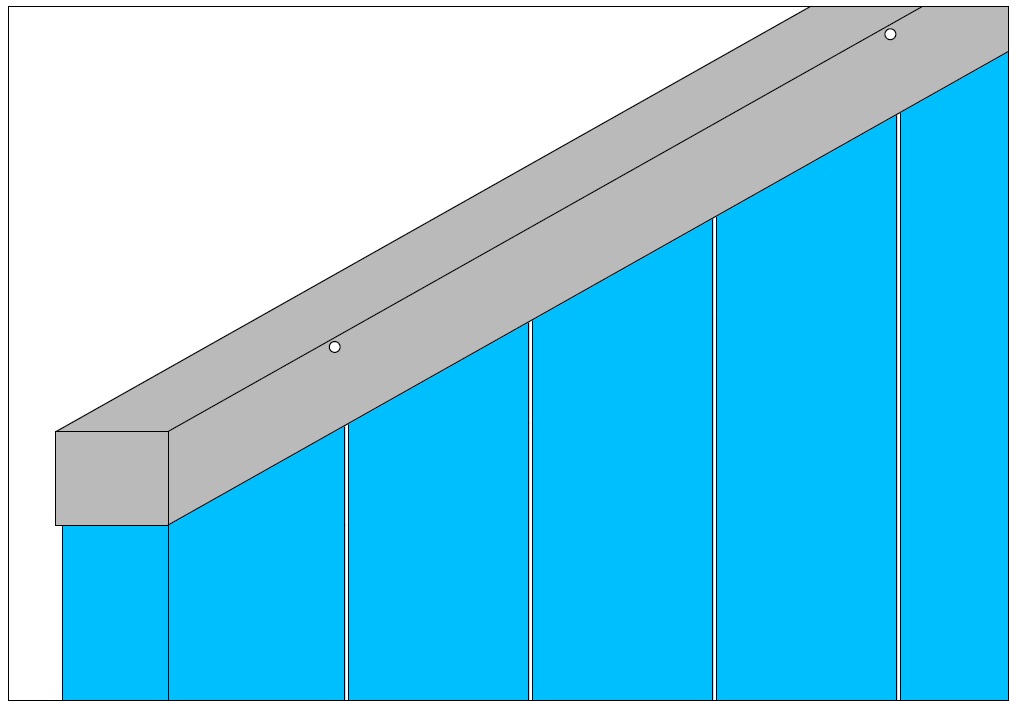

- Drenos realizados no perfil superior:
![](/-/media/pilkington/site-content/brazil/architectural/profilit/det1.jpg)

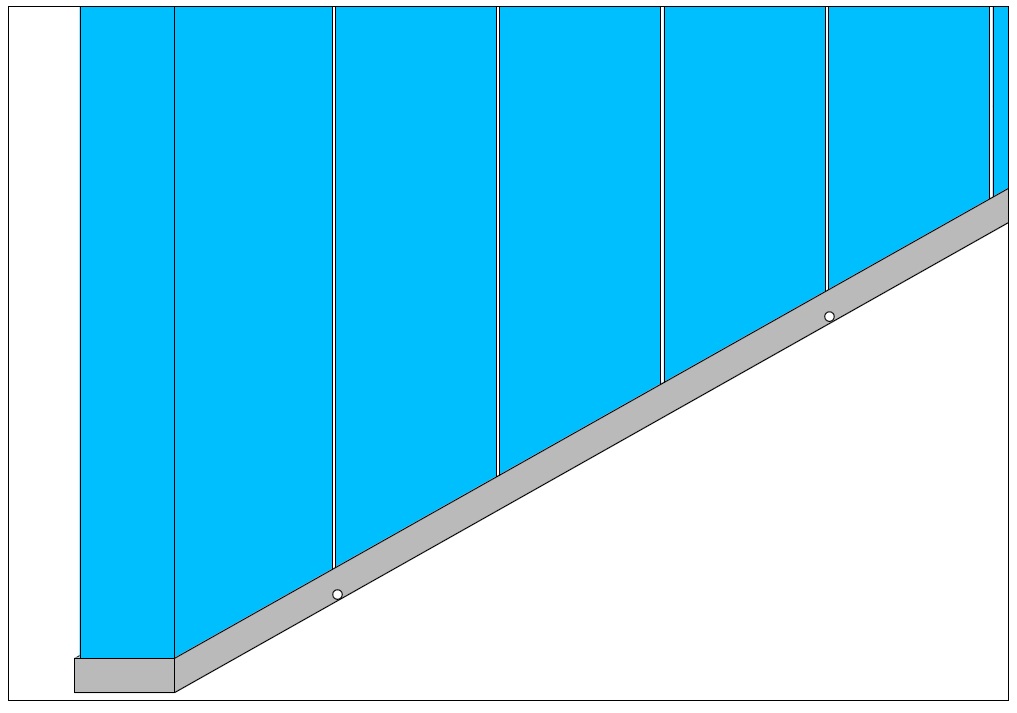

- Drenos realizados no perfil inferior:
![](/-/media/pilkington/site-content/brazil/architectural/profilit/det2.jpg)

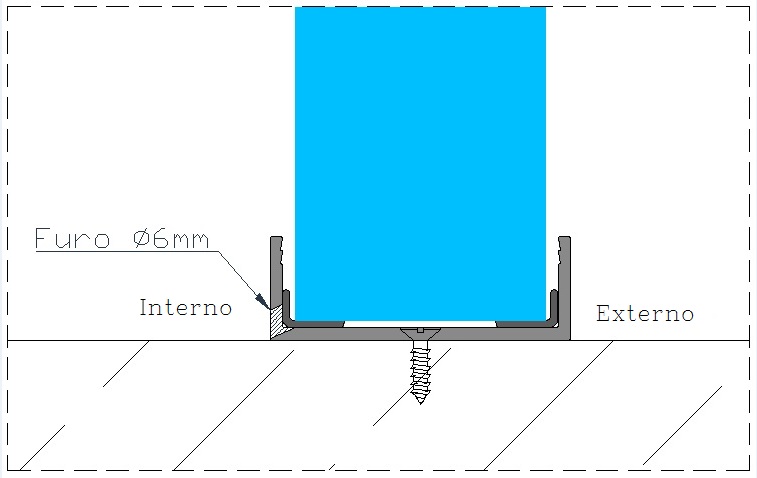

- Dreno Interno:
![](/-/media/pilkington/site-content/brazil/architectural/profilit/detalhe-dreno.jpg)

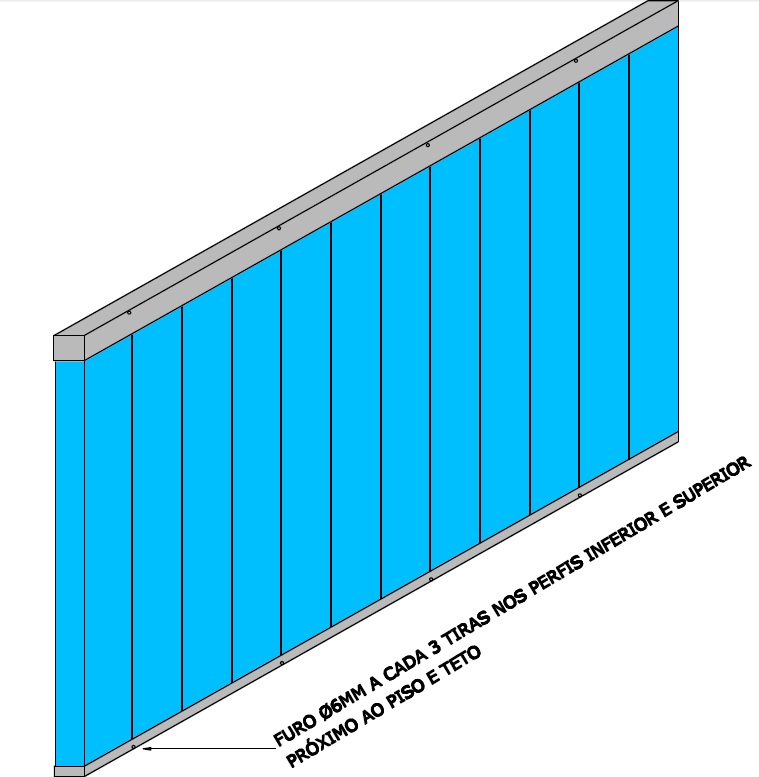

- Vista Isométrica:
![](/-/media/pilkington/site-content/brazil/architectural/profilit/dreno.jpg)

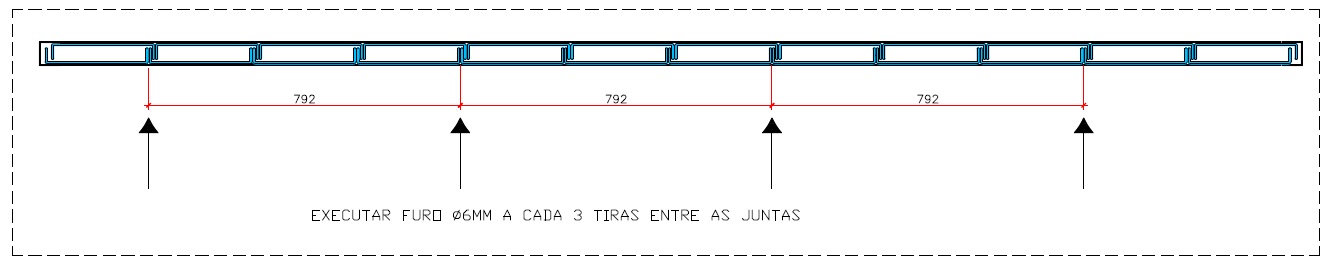

- Executar drenos entre as juntas a cada três tiras:
![](/-/media/pilkington/site-content/brazil/architectural/profilit/planta.jpg)

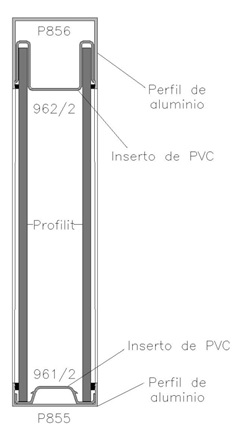

* Detalhes de Fixação:
![](/-/media/pilkington/site-content/brazil/architectural/profilit/detalhe-fixação-1.jpg)

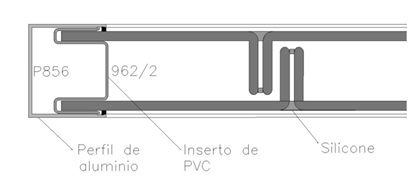

![](/-/media/pilkington/site-content/brazil/architectural/profilit/detalhe-fixação-2.jpg)
