Vilka brandtekniska klasser för glas finns i BBR?

Vilka brandtekniska klasser för glas finns i BBR?

Artiklar
16 apr 2020
För den nordiska marknaden är det oftast klasserna E eller EI som används. I vissa fall används även klassen EW. Vad är då skillnaden mellan de brandtekniska klasserna?


Först kanske vi ska börja med att titta på vad ett brandprov är. Ett brandprov utförs i en testugn där temperaturen höjs väldigt kraftigt efter en given temperatur/tid kurva. Denna kurvan finns beskriven i EN 1363–1 och skall återspegla scenariot av en övertändning i en byggnad.

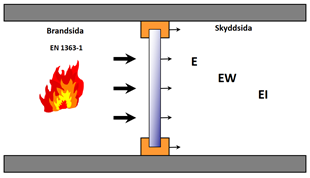

Provet utförs genom att ett element installeras, till exempel en dörr, ett fasadparti, eller en kombination av de båda. Testet går sedan ut på att man skall klara olika krav på den icke brandutsatta sidan, även benämnd skyddssidan. De olika klassificeringarna man kan uppnå när det gäller glaset är E, EW och EI.



  •   Står för integritet och innebär att inga flammor eller heta gaser skall komma igenom glaset. Denna klass ställer inga krav på varken maximal temperatur eller strålningsvärme.
  • EW Står för integritet och begränsad strålning och har samma krav som E, dock med en strålningsbegränsning på max 15 kW/m².
  • EI Står för integritet och isolering. För glas innebär detta en maximal temperaturhöjning, på den icke brandutsatta sidan, på 140 C˚ och max 180 C˚ i enstaka punkter.


Efter den brandtekniska klassen anges tidskravet som kan vara 15, 30, 45, 60, 90, 120, 180, 240 eller 360 minuter.

Det går även att kombinera ihop två klasser, exempelvis EI15/EW30 eller EI15/EW60.




Andra klasser kan förekomma, utöver de ovan nämnda, då glaset är en delkomponent i ett helt system som testas.
Beteckningarna RE och REI används om glaset till exempel byggs in i ett golv. R betyder att systemet/konstruktionen skall behålla sin bärförmåga under testet.

Sa eller Sm beskriver röktätheten. C beskriver funktion över tid på en dörr med en dörrstängare.


För att ge en bättre bild av vad de faktiska brandklasserna innebär har vi tagit fram en graf som är baserad på vilka temperaturer våra glas uppnår under ett brandtest.













Pilkington Pyroclear®, Pilkingtons E produkt, når efter ca 30 minuter en temperatur omkring 600 grader på glasytan. Denna produkten är en kostnadseffektiv lösning då det endast krävs skydd mot flammor och rökgaser.

Pilkington Pyrodur® är Pilkingtons EW produkt som effektivt hämmar strålningsvärme. Beroende på material i den anslutande konstruktionen, ger den en maximal strålning på några enstaka kW/m² efter 30 och 60 minuter. Pilkington Pyrodur® är ett intressant alternativ om en viss mån av strålningsvärme tillåts.

Pilkington Pyrostop®, Pilkingtons EI produkt , ger en enastående isolering vid brand. Faktum är att detta var det första helt transparenta brandskyddsglaset på marknaden. Pilkington har haft förmånen att testa ett glas som tillverkades 1981 och efter 33 år höll det fortfarande de högt ställda kraven med mycket gott resultat!



Läs mer om produkterna här.
