Pilkington Insulight™ met ScreenLine®

Algemeen

Bekijk ook de speciale consumenten website voor Pilkington Insulight™ met ScreenLine®

Pilkington Insulight™ met ScreenLine® is isolatieglas met in de spouw gemonteerde jaloezie of plissé black-out. Het is niet gevoelig voor invloeden van buitenaf en daardoor zeer duurzaam. Door de ruime keuze in uitvoeringen, bedieningsmogelijkheden en kleuren is er altijd een oplossing die op uw wensen aansluit.

Er is een nieuw type ontwikkeld dat toegepast kan worden in bestaande kozijnen! Alle onderdelen van het type SL16 zijn speciaal ontwikkeld voor een spouw van 16 mm. Bekijk ook de brochure van het type SL16

Pilkington Insulight™ met ScreenLine® kan gecombineerd worden met verschillende glassoorten, zoals veiligheidsbeglazing. Wij informeren u graag over de voordelen en mogelijkheden. Als u specifieke vragen heeft of voor een advies op maat, kunt u uiteraard ook contact met ons opnemen.

Bekijk ook de verschillende types en bedieningen

Toepassingen

Er is nu ook een nieuwe type Pilkington Insulight™ met ScreenLine® verkrijgbaar voor bestaande kozijnen. Het type SL16 is speciaal ontwikkeld voor toepassing in bestaande kozijnen! Alle onderdelen van het type SL16 zijn speciaal ontwikkeld voor een spouw van 16 mm. bekijk ook de brochure van het type SL16

Pilkington Insulight™ met ScreenLine® is ook verkrijgbaar als Triple beglazing (drievoudige beglazing). Door de toepassing van een speciaal ontwikkelde V95 jaloezie is het nu mogelijk om een zeer lage warmte- en lichtdoorlaat te combineren met de uitstekende isolatiewaarden van Triple beglazing. De V95 jaloezie van blank aluminium is voorzien van een speciale coating om de warmtestraling van de zon in hetzelfde bereik weer terug te reflecteren, waardoor het probleemloos tussen 2 warmtereflecterende coatingen toegepast kan worden, zoals bij Triple beglazing, zonder dat de (spouw)temperaturen in de ruit onevenredig hoog oplopen.

Verder zijn er mogelijkheden om uw ScreenLine® ruit te combineren met een TGI®-Spacer, een thermisch onderbroken afstandhouder die het warmteverlies aan de rand van het isolatieglas vermindert en de U-waarde van het raam (kozijn +glas) verbetert. Klik hier voor meer informatie.

Het systeem biedt een grote variatie aan uitvoeringen. Met innovatieve handbediening of met een interne motor. De motor werkt op zonne-energie en kan op afstand bediend worden. Pilkington Insulight™ met ScreenLine® biedt u dé unieke oplossing voor uw keuken, badkamer, woonkamer en slaapkamer.
Laat u inspireren op onze speciale website voor consumenten >>

Brochures

Types

Er zijn verschillende types zonwering tussen glas:

ScreenLine® jaloezieën

De jaloezieën zijn door middel van één bediening zowel kantelbaar als optrekbaar. Als u de jaloezieën laat zakken, kantelen deze naar buiten. Als u de jaloezieën optrekt, kantelen deze eerst naar binnen. Hierdoor kunt u de hoeveelheid zonlicht die binnenkomt perfect op uw wensen afstemmen. De jaloezieën zijn leverbaar in negen verschillende kleuren. Alle onderdelen (zoals bovenbak, onderbalk, ladderkoord en bediening) zijn op de kleur van de jaloezieën afgestemd.

ScreenLine® plissé black-out

De plissé black-out is ondoorzichtig (0% lichtdoorlaat van het doek) en is daardoor uitermate geschikt voor de verduistering van de slaapkamer. De plissé black-out is optrekbaar en de buitenzijde is altijd wit. Voor de binnenzijde van de plissé black-out kan er gekozen worden tussen wit en crème.



Bekijk ook de speciale consumenten website voor meer informatie & inspiratie >>

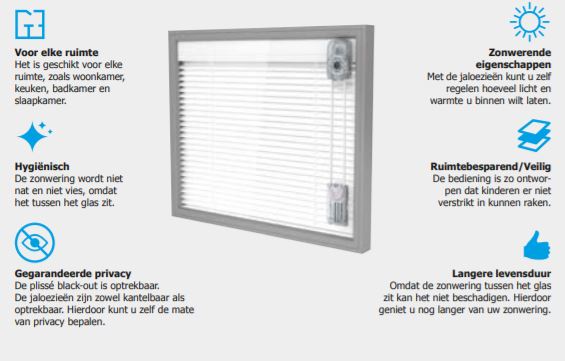

Voordelen

Op deze pagina vindt u de belangrijkste voordelen van Pilkington Insulight™ met ScreenLine®. Voor een toelichting kunt u op één van de zes voordelen klikken.

Bedieningen

Er zijn diverse bedieningsmogelijkheden zowel handbediend als gemotoriseerd. Kijk hieronder voor de bediening die het beste bij uw situatie past. Bekijk ook onze speciale website voor meer informatie >>

Handbediening

Jaloezie Koordbediend      Jaloezie Kantelstaaf  schuifmagneet

     Koordbediening                             Kantelstaaf                            Schuifmagneet

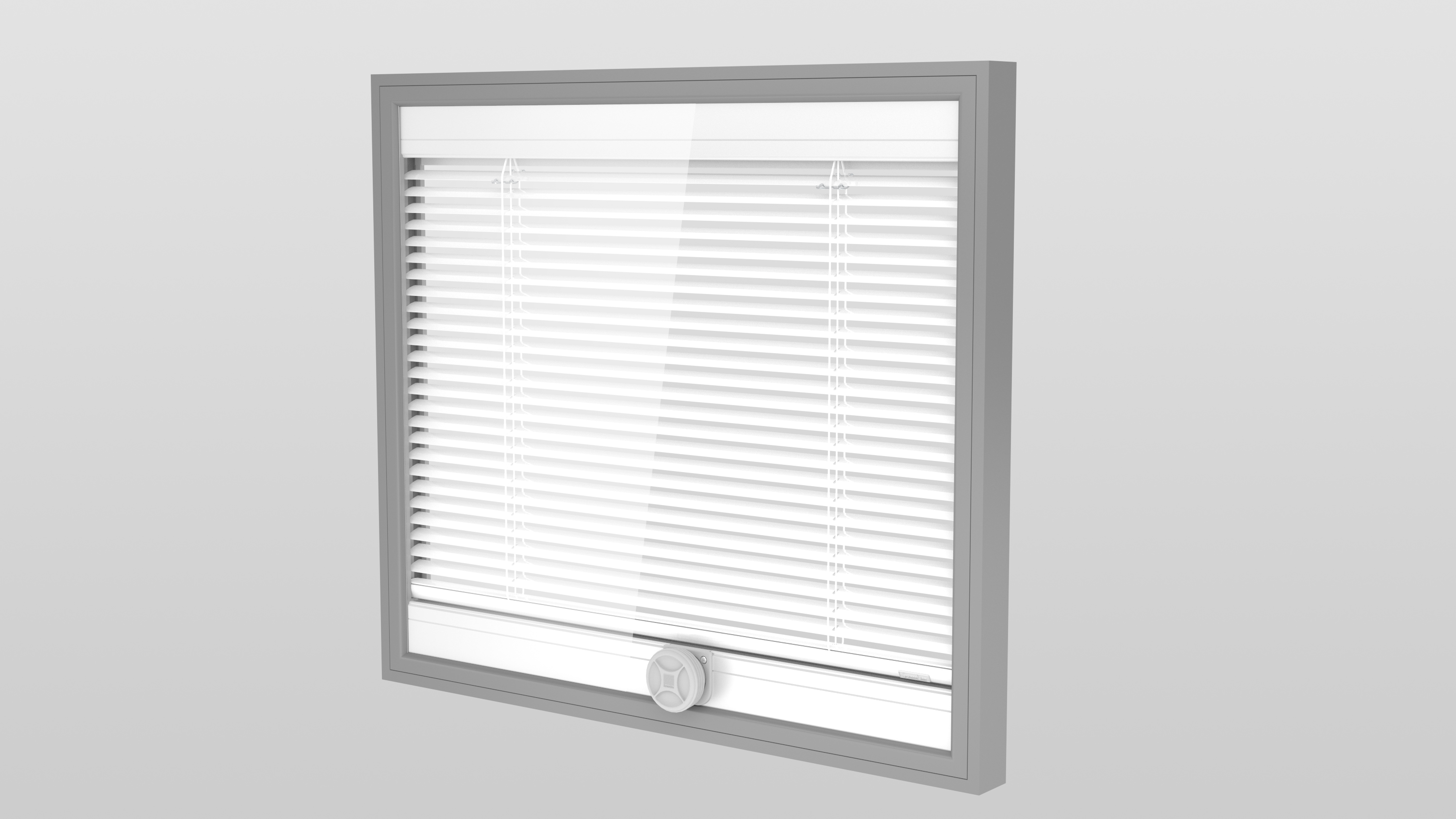

Jaloezie Draaiknop  draaiknop op kozijn draaknop zij balk

   Draaiknop bovenbak              Draaiknop op kozjin                       Draaiknop op zij-balk



Gemotoriseerd

Jaloezie Interne Motor Wireless    Jaloezie Interne Motor    Jaloezie Externe Motor



  Interne motor wireless                        Interne motor                        Externe motor



Kleuren

Een uitgebreid palet aan kleuren zorgt ervoor dat er altijd een oplossing is die voldoet aan alle wensen.

Jaloezie
De jaloezieën zijn leverbaar in 9 verschillende kleuren of met de speciale V95 jaloezie. De bovenbak, onderbalk, ladderkoord en bediening zijn op de kleur van de jaloezieën afgestemd.

Plissé black-out
De buitenzijde van de plissé black-out is altijd wit. Voor de binnenzijde van de plissé black-out kan er gekozen worden tussen wit en crème*.



* Bij plissé black-out wit zijn de bovenbak en onderbalk in blank aluminium uitgevoerd en is de bediening transparant. Bij de plissé black-out crème zijn zowel de bovenbak, onderbalk en bediening uitgevoerd in kleur S149.

Let op: Kleuren zijn slechts indicatief. Wij adviseren u om een kleurenstaal te bekijken.

Energieprestaties

In samenwerking met de meest vooraanstaande onderzoeksinstituten op het gebied van nanotechnologie is de gepatenteerde gecoate V95 jaloezie ontwikkeld, speciaal voor toepassingen in combinatie met selectieve coatings en triple beglazing. Deze jaloezie heeft de volgende voordelen:
• Lagere g-factor
• Verbeterde Ug-waarde
• Lagere temperatuur van het glas

De V95 jaloezie is voorzien van een interferentie coating die is ontworpen om de meest cruciale zonstraling te reflecteren; de coating geeft de jaloezie ook een lage emissie wat een positieve invloed heeft op de langgolvige infraroodstraling.

Gelijkwaardig alternatief voor buitenzonwering in EPC berekening

Door de lage zontoetreding kan Pilkington Insulight™ met ScreenLine® als gelijkwaardig alternatief worden toegepast voor isolatieglas + buitenzonwering in een EPC berekening conform NEN 7120. In combinatie met warmtereflecterend glas zoals Pilkington Optitherm™ S3 wordt een zontoetreding (LT) lager dan 18% gehaald. Indien Pilkington Insulight™ met ScreenLine® gecombineerd wordt met Pilkington Suncool™ kan zelfs een zontoetreding (LT) van 10% of lager worden gerealiseerd.

Pilkington Insulight™ met ScreenLine® biedt de ontwerper van een gebouw een duurzame oplossing om de koellast te beperken en het gebouw gebonden energieverbruik te reduceren zonder dat het gevelaanzicht verandert.

Technische informatie Pilkington Insulight™ met ScreenLine® met jaloezieën



* In dit overzicht is gekozen voor de meest voor de hand liggende glasopbouw en jaloezie kleur. Andere combinaties zijn op aanvraag verkrijgbaar.

De technische informatie voor triple beglazing staat in onze brochure.

Spouw 16 renovatie

Het nieuwe type SL16 is geschikt voor bestaande kozijnen. Alle onderdelen van het type SL16 zijn speciaal ontwikkeld voor een spouw van 16 mm en is leverbaar met koordbediening of schuifmagneet.

Jaloezieën

De jaloezieën zijn 10 mm en leverbaar in 3 verschillende kleuren. De bovenbak, onderbalk, ladderkoord en bediening zijn op de kleur van de jaloezieën afgestemd.



Thermisch verbeterde afstandhouders

Het comfort en de isolerende prestatie van Pilkington Insulight™ met ScreenLine® wordt bij systemen met 20, 22 en 29 mm spouw verhoogd door het standaard toepassen van thermisch onderbroken afstandhouders. Door de zeer lage warmtegeleiding vermindert, de in samenwerking met TGI® ontwikkelde afstandhouder, het warmteverlies aan de randen van het glas. Hierdoor wordt ook de koudestraling die door het glas naar binnenkomt beperkt en blijft het glas aan de binnenzijde bij de rand warmer dan bij standaard metalen afstandhouders. Dit leidt tot een hoger comfort en extra energiebesparing. Als Pilkington Insulight™ met ScreenLine® met TGI®-Spacer wordt gecombineerd met hoogrendementsbeglazing, dan verbetert het de isolatiewaarde van het hele raam. Ten opzichte van een standaard metalen afstandhouder is een gemiddelde verbetering van de UW-waarde van het raam (glas inclusief kozijn) van 0,1 tot 0,2 W/m²K te realiseren.

Voordelen van de TGI®-Spacer

● Verbetert de thermische isolatiewaarde van het raam met 0,1 tot 0,2 W/m²K.
● Verhoogt het comfort door minder koudestraling en beperkt het warmteverlies ter plaatse van de rand van het isolatieglas en bespaart zo energiekosten.
● Biedt hoge thermische prestaties zonder beperking van de levensduur van Pilkington Insulight™ met ScreenLine®.
● Minder risico op condensvorming aan de binnenzijde van het glas ter plaatse van de rand.
● Geen hinderlijke lichtreflectie in de spouw door matte kunststof afstandhouder.
● Standaard leverbaar in zwart (RAL 9005) en lichtgrijs (RAL 7035).Verbetert de thermische isolatiewaarde (Ug-waarde) van het raam met 0,1 tot 0,2 W/m²K

De representatieve Ψ-waarden zijn bepaald volgens IFT-richtlijn WA-17/1 “Thermisch verbeterde afstandhouders – Bepaling van de representatieve Ψ-waarde door meting”. De daarmee berekende representatieve lineaire warmtedoorgangscoefficienten gelden voor typische kozijnprofielen en beglazingen voor het bepalen van de warmtedoorgangscoëfficiënt Uw van ramen. Deze zijn bepaald volgens de IFT-Richtlijn WA-08/2 “Thermisch verbeterde afstandhouders – Deel 1: Bepaling van de representatieve Psi-waarden voor raamkozijnprofielen” vastgelegde randvoorwaarden (kozijndetails, beglazing, glasinsteek, randhoogte, randafdichtingen, etc.).

Video

Bekijk ook de speciale consumenten website voor Pilkington Insulight™ met ScreenLine® en laat u inspireren >>

Pilkington Insulight™ met ScreenLine® type SL16 kan toegepast worden in bestaande kozijnen.
